TLD3500手动热释光测量仪

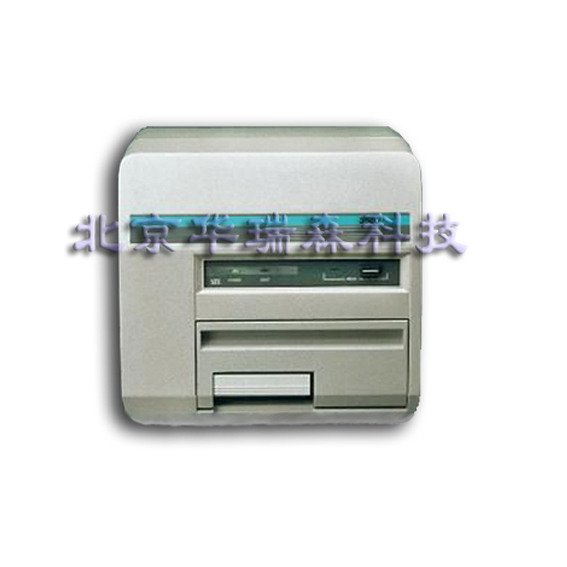

HARSHAW TLD3500手动热释光测量仪


Harshaw3500型TLD测量仪广泛应用于辐射防护、放射医学、辐射研究、大剂量测量，尤其适用于科研及中小规模的剂量测量。本系统采用电阻加热方式。可测读国产、进口的各类型片状、杆状、粉末状的探测元件。读出器由串口连接PC，Winrems操作软件提供先进完善的剂量算法、发光曲线分析、加热方式设定、时间温度控制、维护和保健物理记录系统。仪器只有一个操作按钮，三个指示灯，操作简单。

特点
金属盘，热电耦加热，可达600℃
根据选择的剂量元件的形状，选择合适的样品盘
充氮气，均匀加热样品，降低假性号
可选中性密度滤过器以扩充高量程
有ECC,RCF等多种校正因子
剂量算法满足DOELAP和NVLAP认证要求
软件操作，存储所有操作数据，运行数据
通过日常检测、在线监测等保证仪器品质
可直接打印多种形式的报告
符合EN61000，IEC61066，NASI等标准
应用
放射治疗计划的验证
全身照射剂量验证
皮肤照射剂量验证
立体定向射线输出因子测量
危机器官的剂量验证
诊断剂量研究
质量保证中的CT剂量测量
环境剂量测量
辐照食品的测试
放射性年代测定

技术参数
测量仪
读取速度：每次装1个剂量元件
读数周期：标准TTP,每片阅读时间20s
预热时间：30分钟
参考光源稳定性：一定温度下，连续10次读数的偏差<0.5%
升温曲线重复性：±1℃
线性：   偏差小于1％
稳定性：  连续读10次，标准偏差小于1.0µGy（TLD700）
暗电流：  相对小于50μGy（137Cs，TLD700）
高压稳定性：±0.005％/小时
0.02%/8小时
    *高加热温度：400℃（普通热电耦）
               600℃（特殊热电耦）
预热温度：0 - 400℃
预热时间：0 – 999s
读数温度：0 - 400℃
读数时间：0 – 300 s
退火温度：0 - 400℃
退火时间：0 – 999s
剂量元件类型
棒状：1mm直径，*长长度6mm
圆片：3.2mm直径，0.25-0.89mm厚
方片：3.2mm×3.2mm×（0.25-0.89mm）
立方体：1mm×1mm×1mm
粉末
注意：需要根据剂量元件形状选择样品加热盘
剂量元件（TLD-700, LiF:Mg,Ti）
    射线测量：  光子大于1keV
中子热中子到100MeV
β大于70MeV
剂量范围：  共七个数量级
线性  10μGy - 1Gy
超线性1Gy  - 20Gy
    测量下限：  10μGy
组织等效性：几乎组织等效
同批次均匀性：±30％（未使用ECC校正）
衰退：未热处理或使用校正，小于20％/3个月
          使用校正因子或者预热，小于5％/3月
重复性：使用1mGy的137Cs连续照射10次，测量结果偏差小于2％。
剩余信号：未退火时，小于0.2%
使用环境
操作温度：15℃- 40℃
使用温度：- 10℃- 60℃
湿    度：90％湿度的环境中放置24小时后用氮气处理6小时后正常工作。
光照射：< 1,000 Lux
电磁干扰：离读数器30cm处放置5瓦无线电    收发机（工作频率130－170MHz），读数器工作正常。
撞    击：1 cm高度到混凝土地面
电器机械性能
电    源：220 – 240 V, 50Hz
氮    气：99.995%,干燥。
气    压：1.5 – 3kg/cm2
流    量：130L/H，推荐使用真空管，流量计控制流量。
通    讯：RS - 232
尺    寸：31×32×47
重    量：25kg

管理软件

可建立多个用户工作站
各用户工作站之间互不干扰，有不同的数据存储地址
每个工作站的用户都可以根据需要设定多个不同的TTP文件
读取剂量元件时，可以直接调用TTP文件
参数设置有密码保护，如果没有输入正确的用户名和密码，只能浏览，而不能进行更改。
自动计算元件校正因子ECC与仪器校正因子RCF。
根据实际需要选择使用校正因子
可以输入需要扣除的本底与品质因子
剂量元件可按组进行分类，管理
用户可以根据需要划分4个感兴趣区域，仪器会根据用户划分的区域，分别计算剂量
仪器在线检测日常检测仪器
自动存储仪器操作数据，运行数据
可选择数据存储位置
可以按照日期，剂量元件编号，组编号等搜索记录
发光曲线、剂量数据两种形式显示运行数据
可以直接打印报表
可以设置格式，输出记录
